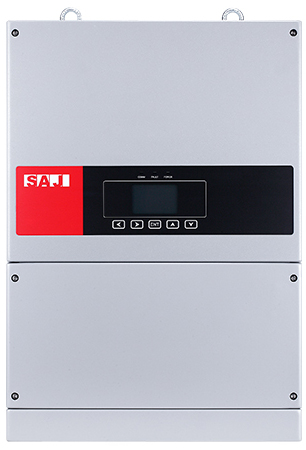

工商业三相光伏并网逆变器主要应用于工商业屋顶光伏并网系统中,将光伏直流电转为交流电,提供给工厂设备使用或者卖给电网。Suntrio Plus 12-50K系列并网逆变器具有效率高,安装使用方便,稳定可靠等特点,是工商业光伏专用逆变器。
工商业三相光伏并网逆变器主要应用于工商业屋顶光伏并网系统中,将光伏直流电转为交流电,提供给工厂设备使用或者卖给电网。Suntrio Plus 12-50K系列并网逆变器具有效率高,安装使用方便,稳定可靠等特点,是工商业光伏专用逆变器。
灵活高效
|
---|
优化的全局MPPT算法,MPPT效率大于99.5% | 非对称双路MPPT,兼容各种不同屋顶电站设计 | ||
最大效率98.0%,欧洲效率97.6% | 超宽输入电压范围(150V-1000V) | ||
支持多种规格电池板和组串设计 | 高温降额少,提高系统发电量 | ||
友好连电网,响应更协调 |
安装便捷
|
---|
无变压器设计,更小体积,更轻重量 | 交流输出快速接口设计,极易安装 | ||
专属机箱抓手设计,易于安装 |
智能易用
|
---|
一键安规设定,轻松设置所有并网参数 | 内置独立 RTC 时钟芯片,支持25年发电量数据存储 | ||
集成 LCD 图形化显示,可本地查询年/月/日发电量 | 集成 RS232 /RS485接口,可扩展为Wi-Fi/GPRS/以太网通讯方式 | ||
接入Wi-Fi系统,云端随时随地监控 | PC、手机本地/远程智能维护 | ||
响应电网调度,支持智能微电网能源管理 | 集成无功调节功能 |
安全可靠
|
---|
IP65高防护等级,适应户外安装 | 机箱整体铝材设计,增强散热及防锈防腐能力,延长使用寿命 | ||
标配高压直流开关,维护与使用更安全 | 内置对流风扇,降低核心元器件温度,延长使用寿命 | ||
自然散热,无外置风扇设计,更长使用寿命 |
输入参数(直流)
|
|||
---|---|---|---|
最大直流功率 [W] | 14520 / 18150 / 20570 / 24200 | 最大直流输入电压 [V] | 1000 |
MPPT电压范围 [V] | 180-900 | 额定输入电压 [V] | 600 |
启动电压 [V] | 200 | 最小输入电压[V] | 180 |
最大输入电流 PV1/PV2 [A] | 22/11 / 22/22 / 22/22 / 22/22 | 组件串数 [每路MPPT] | 2/1 2/2 2/2 2/2 |
MPPT追踪路数 | 2 | 直流开关 | 内置 |
输出参数(交流)
|
|||
---|---|---|---|
额定输出功率 [W] | 12000/15000/17000/20000 | 最大输出功率 [VA] | 13200/16500/18700/22000 |
额定输出电流 [A] | 18.2/22.7/25.8/30.3 | 最大输出电流 [A] | 20.0/25.0/28.3/33.0 |
额定交流电压/范围 [V] | 3L/N/PE,220/380V;180V——280V/312V-485V | 额定电网频率/范围 [Hz] | 50Hz/45Hz-55Hz |
功率因素 [cos φ] | 0.8 超前——0.8滞后 | 额定功率下总谐波畸变 [THDi] | < 3%(额定功率) |
输出相数 | 3L+N+PE |
效率
|
|||
---|---|---|---|
最大效率 | 98.3%/98.4%/98.5%/98.5% | 欧洲效率 [@600Vdc] | 98.0%/98.1%/98.2%/98.2% |
MPPT效率 | > 99.5% |
保护
|
|||
---|---|---|---|
过压保护 | 内置 | 直流端绝缘阻抗监测 | 内置 |
直流分量检测 | 内置 | 直流浪涌保护 | Ⅱ级保护 |
组串电流检测 | 内置 | 电网监测 | 内置 |
交流输出短路保护 | 内置 | 对地故障电流监测 | 内置 |
直流分量监测 | 内置 | 交流浪涌保护 | Ⅱ级保护 |
过热防护 | 内置 | 孤岛保护监测 | AFD |
逆变器位置监测 | GPS |
接口
|
|||
---|---|---|---|
直流侧连接器 | MC4 | 交流侧连接器 | 快速连接器 |
人机界面 | LED+(蓝牙+APP) | 通讯接口 | USB+RS485(RJ45水晶接头) |
通讯方式 | Wi-Fi/GPRS/以太网 [可选] |
常规参数
|
|||
---|---|---|---|
隔离类型 | 非隔离 | 夜间损耗 [W] | <0.6 |
待机损耗 [W] | <10 | 工作温度范围 | -25°C —— +60°C(45°C——60°C 降载运行) |
散热方式 | 智能冷风 | 允许环境湿度 | 0% —— 100% 无冷凝 |
允许最高海拔 | 3000m(>2000m降额运行) | 噪声 [dBA] | <35 |
防护等级 | IP65(可以在户内和户外进行安装) | 安装方式 | 壁挂 |
外形尺寸 [H*W*D][mm] | IP65(可以在户内和户外进行安装) | 净重 [kg] | 29/33 |
质保期 [年] | 5(标准)/ 10 / 15 / 20 / 25(可选) | 认证 | IEC62109-1/2, IEC61000-6-2/3, CQC NB/T 32004-2013 |
