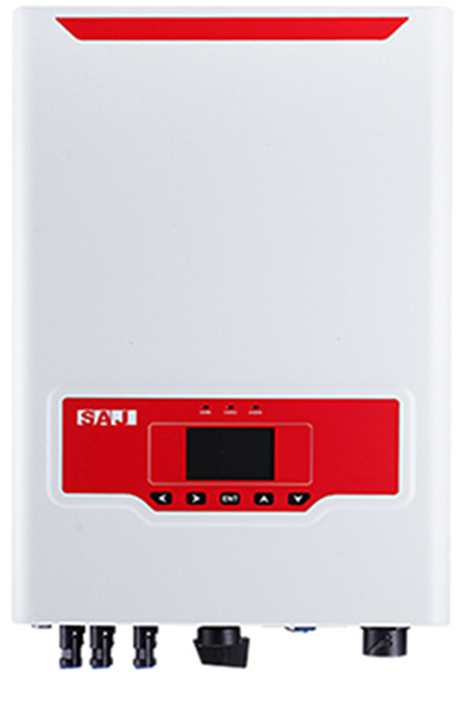

小三相光伏并网逆变器主要应用于家庭光伏并网系统中,将光伏直流电转为交流电,提供给家庭用电设备使用或者卖给电网。Suntrio Plus 系列4-10K并网逆变器具有体积小,重量轻,效率高,安装使用方便,稳定可靠特点,是家庭光伏专用逆变器。
小三相光伏并网逆变器主要应用于家庭光伏并网系统中,将光伏直流电转为交流电,提供给家庭用电设备使用或者卖给电网。Suntrio Plus 系列4-10K并网逆变器具有体积小,重量轻,效率高,安装使用方便,稳定可靠特点,是家庭光伏专用逆变器。
灵活高效
|
---|
优化的全局MPPT算法,MPPT效率大于99.5% | 非对称双路MPPT,兼容各种不同屋顶电站设计 | ||
最大效率98.0%,欧洲效率97.6% | 超宽输入电压范围(150V-1000V) | ||
支持多种规格电池板和组串设计 | 高温降额少,提高系统发电量 | ||
友好连电网,响应更协调 |
安装便捷
|
---|
无变压器设计,更小体积,更轻重量 | 交流输出快速接口设计,极易安装 | ||
专属机箱抓手设计,易于安装 |
智能易用
|
---|
一键安规设定,轻松设置所有并网参数 | 内置独立 RTC 时钟芯片,支持25年发电量数据存储 | ||
集成 LCD 图形化显示,可本地查询年/月/日发电量 | 集成 RS232 /RS485接口,可扩展为Wi-Fi/GPRS/以太网通讯方式 | ||
接入Wi-Fi系统,云端随时随地监控 | PC、手机本地/远程智能维护 | ||
响应电网调度,支持智能微电网能源管理 | 集成无功调节功能 |
安全可靠
|
---|
IP65高防护等级,适应户外安装 | 机箱整体铝材设计,增强散热及防锈防腐能力,延长使用寿命 | ||
标配高压直流开关,维护与使用更安全 | 内置对流风扇,降低核心元器件温度,延长使用寿命 | ||
自然散热,无外置风扇设计,更长使用寿命 |
输入参数(直流)
|
|||
---|---|---|---|
最大直流功率 [W] | 4840/ 6050 / 7260 / 9680/11000 | 最大直流输入电压 [V] | 1000 |
MPPT电压范围 [V] | 160-900 | 额定输入电压 [V] | 600 |
启动电压 [V] | 180 | 最小输入电压[V] | 150 |
最大输入电流 PV1/PV2 [A] | 11/11 /22/11 | 组件串数 [每路MPPT] | 1/1 /1/2 |
MPPT追踪路数 | 2 | 直流开关 | 内置 |
输出参数(交流)
|
|||
---|---|---|---|
额定输出功率 [W] | 4000/5000/6000/8000/10000 | 最大输出功率 [VA] | 4400/5500/6600/10000 |
额定输出电流 [A] | 6.1/7.6/9.1/12.1/15.2 | 最大输出电流 [A] | 6.7/8.3/10.0/13.3/15.9 |
额定交流电压/范围 [V] | 3L/N/PE,220/180V——280V;380V/312V-485V | 额定电网频率/范围 [Hz] | 50Hz/45Hz-55Hz |
功率因素 [cos φ] | 0.8 超前——0.8滞后 | 额定功率下总谐波畸变 [THDi] | < 3%(额定功率) |
输出相数 | 3L+N+PE |
效率
|
|||
---|---|---|---|
最大效率 | 97.8%/97.9%/97.8%/98.0%/98.0% | 欧洲效率 [@600Vdc] | 97.0%/97.2%/97.4%/97.5/97.6% |
MPPT效率 | > 99.5% |
保护
|
|||
---|---|---|---|
过压保护 | 内置 | 直流端绝缘阻抗监测 | 内置 |
直流分量检测 | 内置 | 直流浪涌保护 | Ⅱ级保护 |
组串电流检测 | 内置 | 电网监测 | 内置 |
交流输出短路保护 | 内置 | 对地故障电流监测 | 内置 |
直流分量监测 | 内置 | 交流防雷保护 | 内置 ( Ⅲ级 ) |
过热防护 | 内置 | 孤岛保护监测 | AFD |
逆变器位置监测 | GPS |
接口
|
|||
---|---|---|---|
直流侧连接器 | MC4 | 交流侧连接器 | 快速连接器 |
LCD/LED显示 | 3.5寸LCD背光 | 通讯接口 | 1*RS485+1*RS232 |
通讯方式 | Wi-Fi/GPRS/以太网 [可选] | 显示语言 | 中文 |
常规参数
|
|||
---|---|---|---|
隔离类型 | 非隔离 | 夜间损耗 [W] | <0.6 |
待机损耗 [W] | <10 | 工作温度范围 | -25°C —— +60°C(45°C——60°C 降载运行) |
散热方式 | 自然对流 | 允许环境湿度 | 0% —— 100% 无冷凝 |
允许最高海拔 | 高达 2000m | 噪声 [dBA] | <29 |
防护等级 | IP65(可以在户内和户外进行安装) | 安装方式 | 壁挂 |
外形尺寸 [H*W*D][mm] | 530x355x190 / 530x355x200 | 净重 [kg] | 20.5/23.0 |
质保期 [年] | 5(标准)/ 10 / 15 / 20 / 25(可选) | 认证 | IEC62109-1/2, IEC61000-6-2/3, CQC NB/T 32004-2013 |
