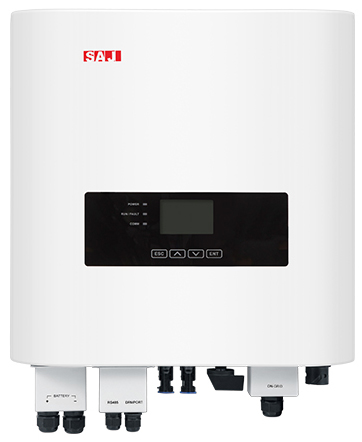

Sunfree 4K/5K 储能逆变器应用于家庭光伏储能系统,具有削峰填谷功能,实现光伏发电最大化利用,同时达到节省家庭电费额目的。另外,可根据不同客户使用需求,设置不同工作模式。兼容铅酸电池和锂电池,具有后备电源作用,为重要负载设备提供不间断电源。
Sunfree 4K/5K 储能逆变器应用于家庭光伏储能系统,具有削峰填谷功能,实现光伏发电最大化利用,同时达到节省家庭电费额目的。另外,可根据不同客户使用需求,设置不同工作模式。兼容铅酸电池和锂电池,具有后备电源作用,为重要负载设备提供不间断电源。
智能高效
|
---|
优存储余电,提高光伏发电自用率 | 双向储能设计,PV、市电可给电池充电 | ||
可灵活配置铅酸电池和锂电池 | 充电控制和逆变一体化设计 | ||
同时兼容离网和并网模式 |
操作灵活
|
---|
Wi-Fi/以太网/GPRS/RS485多种通讯模式可选 | 峰谷时间段可设置,自动削峰填谷 | ||
通过电脑和手机实现本地/远程监控 | 电容式感应按键操作及LCD显示,人机交互更加便利稳定 |
安全可靠
|
---|
IP65 高防护等级,适合户外安装 | 3段/2段充电控制,保证电池寿命 | ||
自然散热,降低单点故障率 |
输入参数(直流)
|
|||
---|---|---|---|
最大直流功率 [W] | 4200 / 5200 | 最大直流输入电压 [V] | 580 |
MPPT电压范围 [V] | 90-550 | 直流开关 | 集成 |
启动电压 [V] | 120 | 最小输入电压[V] | 80 |
最大输入电流 PV1/PV2 [A] | 11/11 | 组件串数 [每路MPPT] | 2/2 |
电池参数
|
|||
---|---|---|---|
电池类型 | 铅酸/锂电池 | 额定输入电压/电压范围(V) | 50/50 / 50/50 |
最小电池容量(AH) | 100/100 | 充电方式控制 | 3段式/2段式 |
电网参数
|
|||
---|---|---|---|
额定输出功率(W) | 3680¹/4000 / 4600²/5000 | 额定输出电流(A) | 16/17.4 / 20/21.7 |
额定电网电压/范围(V) | 220,230,240/180——280 | 额定电网频率/范围(Hz) | 50,60/±5 |
功率因数 | >0.99 | 总电流谐波畸变率 | <3% |
输出参数(交流)
|
|||
---|---|---|---|
额定输出功率 [W] | 3680W/ 4000VA / 4600W/ 5000VA | 输出电压(V) | 220/230/240*(1±1%) |
输出频率(Hz) | 50/60±0.02 | 总电压谐波畸变率 | <5%(非线性负载);<3%(线性负载) |
额定交流电压/范围 [V] | 3L/N/PE,220/380V;180V——280V/312V-485V | 过载(电池模式) | 6000VA(150%10s) / 7500VA(150%10s) |
效率
|
|||
---|---|---|---|
最大效率 | 97.6% | 欧洲效率 [@600Vdc] | 97.0% |
MPPT效率 | > 99.5% |
保护功能
|
|||
---|---|---|---|
交流短路保护 | 集成 | 过载保护 | 集成 |
直流过欠压保护 | 集成 | 交流过欠压保护 | 集成 |
交流过欠频保护 | 集成 | 过温保护 | 集成 |
交流输出短路保护 | 内置 | 孤岛保护 | 集成 |
谷峰时段设定 | 集成 |
接口
|
|||
---|---|---|---|
PV输入 | MC4/H4 | 电池 | 端子台 |
交流输出 | 端子台 | 显示 | LCD |
通讯方式 | RS232+2*RS485(标配);Wi-Fi/GPRS/以太网(可选) |
常规参数
|
|||
---|---|---|---|
拓扑结构 | 无隔离 | 防护等级 | IP65 |
允许环境温度 | -25℃——60℃ (45℃——60℃降额) | 允许相对湿度 | 0%-100%(无冷凝) |
最高工作海拔 | 2000m | 噪声 | <25dB |
散热方式 | 自然冷却 | 尺寸(宽*高*深) | 470mmx470mmx200mm |
重量 | 30kg | 认证证书 | CE&VDE&SAA |
质保 | 5年 |
