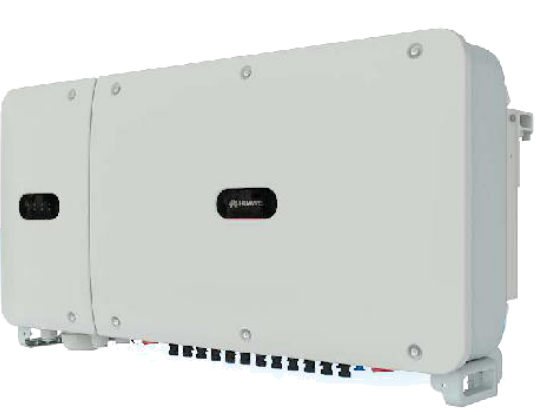

60kW以上唯一的自然散热智能光伏控制器
最高效率99% / 98.6%，中国效率98.5% / 98.3%，最大输入电压: 1100V
12路高精度智能组串检测，减少故障定位时间
6路MPPT，有效降低组串失配影响
无熔丝设计，自然散热，IP65防护等级
60kW以上唯一的自然散热智能光伏控制器
最高效率99% / 98.6%，中国效率98.5% / 98.3%，最大输入电压: 1100V
12路高精度智能组串检测，减少故障定位时间
6路MPPT，有效降低组串失配影响
无熔丝设计，自然散热，IP65防护等级
|
智能
|
|||
|---|---|---|---|
| 12路高精度智能组串检测，减少故障定位时间 | 基于Dongle通信模块，无线通信匹配各种复杂应用场景 | ||
| 支持智能IV诊断，电站全景扫描，智能营维 |
|
高效
|
|||
|---|---|---|---|
| 最高效率98.6%，中国效率大于98.3% | 6路MPPT，有效降低组串失配影响 |
|
安全
|
|||
|---|---|---|---|
| 无熔丝设计，避免直流侧故障引起的火灾隐患 | 支持残余电流监测 |
|
可靠
|
|||
|---|---|---|---|
| 自然散热，IP65防护等级 | 内置交直流防雷模块，全方位防雷保护 |
|
输入参数
|
|||
|---|---|---|---|
| 最大输入电压 [V] | 1000 | 每路MPPT最大输入电流 [A] | 22 |
| 每路MPPT最大短路电流 [A] | 33 | MPPT电压范围 | 200 V~1,000 V |
| MPPT工作电压范围 | 200 V ~ 950 V | 额定输入电压 [V] | 600 |
| 最大输入路数 | 12 | MPPT数量 | 6 |
|
输出参数
|
|||
|---|---|---|---|
| 额定输出功率 [W] | 60000 | 最大视在功率 [VA] | 66000 |
| 最大有功功率 (cosφ=1) | 66000W | 额定输出电压 | 220 V / 380 V，230 V/ 400 V，默认3W+N+PE，可选设置3W+PE |
| 输出电压频率 | 50 Hz | 额定输出电流 | 91.2A |
| 最大输出电流 | 100 A | 功率因数 | 0.8 超前 ... 0.8 滞后 |
| 最大总谐波失真 | ＜3% | ||
|

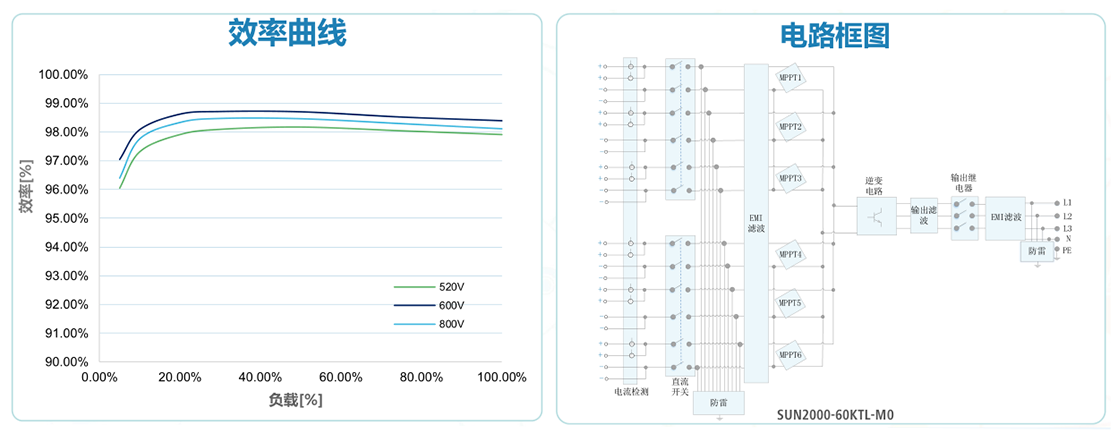

效率
|
|||
|---|---|---|---|
| 最大效率 | 98.6% | 中国效率 | > 98.3% |
|
保护
|
|||
|---|---|---|---|
| 输入直流开关 | 支持 | 防孤岛保护 | 支持 |
| 输出过流保护 | 支持 | 输入反接保护 | 支持 |
| 组串故障检测 | 支持 | 绝缘阻抗检测 | 支持 |
| 残余电流监测 | 支持 | 直流浪涌保护 | TYPE Ⅱ |
| 交流浪涌保护 | TYPE Ⅱ | ||
|
显示与通信
|
|||
|---|---|---|---|
| 显示 | LED指示灯；蓝牙+APP | RS485 | 支持 |
| USB | 支持 | PLC | 支持 |
| Dongle | 支持 | ||
|
常规参数
|
|||
|---|---|---|---|
| 尺寸（宽 x 高 x 厚） | 1075 x 555 x 300 mm | 重量（含挂件） | 73 kg |
| 工作温度 | -25 °C ~ 60 °C | 冷却方式 | 自然对流 |
| 最高工作海拔 | 4000 m | 相对湿度 | 0~100% |
| 输入端子 | Amphenol Helios H4 | 输出端子 | 防水PG头 + OT端子 |
| 防护等级 | IP65（可以在户内和户外进行安装） | 拓扑 | 无变压器 |
 |
|||
